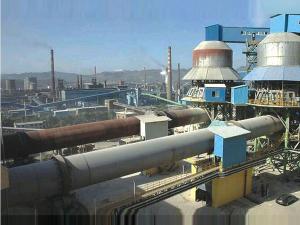

O forno rotativo para indústria metalúrgica dos não-ferrosos é um equipamento de grande porte para calcinação de nível internacional avançado. Em comparação com os produtos convencionais, este forno pode aumentar a capacidade de produção em 30% e reduz o consumo de calor em 40%. A sua temperatura de gás de escape é inferior a 250℃, realizando uma coleta de pó conveniente. Assim, a máquina é ecologicamente correta.
Características
1. Ao usar desvio e ângulo de deflexão em consideração, o involucro do forno vem com um design de estrutura otimizada. Isso efetivamente estende a vida útil dos tijolos refratários e as materiais de descarregamento.
2. A fim de aprimorar a confiabilidade, esta série de forno rotativo para indústria metalúrgica não ferrosos está equipado com suporte para rolamentos de rolos auto alinhados com diâmetro grande e nível de comprimento com diâmetro pequeno.
3. O novo tipo de método para vedação da tampa de engrenagem aberta, fornece um desempenho superior na vedação.
4. O forno rotativo adota um sistema de vedação flexível composta de folhas sobrepostas juntas. A vedação de dupla-camada oferece um maior isolamento térmico e um melhor desempenho de vedação, bem como uma vida útil estendida.
| Tamanho (m) | Φ5.5×115 | Φ5.2×118 | Φ4.85×75 | Φ4.8×110 | Φ4.6×100 | Φ4.4×100 | Φ4.0×90 | Φ3.8×85 | ||
| Capacidade de produção (t/d) | 80-100 | 80-90 | 51-57.5 | 45-60 | 40-50 | 40-45 | 34-38 | 23-26 | ||
| Decline do invólucro do forno (%) | 3.0 | 3.5 | 5.2 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | ||
| Quantidade de suporte | 4 | 5 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| Tipo rolamento de impulso | Hidráulico | |||||||||
| Velocidade de rotação do invólucro do forno | Unidade principal (r/min) | 0.2-1.2 | 0.2-1.233 | 0.5-1.04 | 0.5-1.53 | 0.21-1.56 | 0.2-1.206 | 0.2-1.206 | 0.2-1.2 | |
| Auxiliary drive unit (r/min) | 6.7 | 7.82 | 6.59 | 9.9 | 7.85 | 7.93 | 7.93 | 7.9 | ||
| Main drive unit | Motor elétrico | Modelo | ||||||||
| Potência nominal (kw) | 315×2 | 355×2 | 200×2 | 355×2 | 250×2 | 200×2 | 160×2 | 132×2 | ||
| Speed range(r/min) | 160-980 | 160-980 | 470-980 | 300-980 | 120-1000 | 470-980 | 470-980 | 470-980 | ||
| Tensão nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Redutor de velocidade | Model | |||||||||
| Taxa de velocidade total | 90 | 90 | 100 | 80 | 63 | 63 | 71 | 71 | ||
| Acionamentos auxiliares | Motor elétrico | Model | ||||||||
| Rated power (kw) | 30×2 | 37×2 | 37×2 | 37×2 | 37×2 | 22×2 | 18.5 | 18.5 | ||
| Rated speed (r/min) | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | ||
| Rated voltage (V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Redutor de velocidade | Model | |||||||||
| Total speed ratio | 16 | 14 | 14 | 14 | 20 | 18 | 18 | 18 | ||
| Peso (excluindo tijolos refratários) (t) | 1675 | 1650 | 1160 | 1320 | 1060 | 912 | 756 | 705 | ||
Nota: As especificações técnicas acima são fornecidos apenas para sua referência. Os detalhadas serão fornecidos nos contratos.
