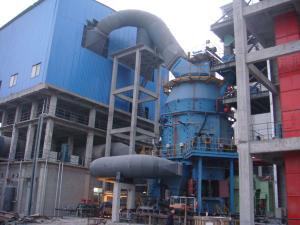

Moinho vertical de carvão

O moinho vertical de carvão oferece boa compatibilidade de material, para que ele possa ser usado para moer uma série de materiais de média dureza, além de carvão. Com um baixo consumo de energia e ocupa um pequeno espaço para a instalação, é uma solução econômica para a geração de energia, indústrias química, materiais para construção e metalúrgicas. Além disso, a máquina oferece uma operação confiável para ambas condições de alta e de baixa carga, as peças do sistema de moagem tem uma longa vida útil.

Princípio de funcionamento
Os três cilindros da máquina de moagem são forçados a girar, devido à elevada força de pressão entre os cilindros e a roda de esmeril. O material de carvão para alimentação da máquina é em primeiro lugar entregue à roda de esmeril, em seguida, é transferido para a área de esmagamento pela força da centrífuga causada pela rotação.

Uma mola ou um sistema hidráulico é projetado para a produção de pressão e um sistema de três pontos estaticamente definido está disponível para a transferência uniforme da força de apoio para os três cilindros de moagem. Com o sistema de pressão com operação contínua de última geração, a força da pressão entra na roda de esmeril e os cilindros aumentam de forma constante, permitindo assim com que os materiais sejam triturados e cortados.

O moinho vertical de carvão, utiliza de ar quente para a secagem em pó e a entrega do carvão. Através de um anel do bico, o ar quente é distribuído uniformemente ao redor da roda de esmeril, responsável pela secagem do carvão pulverizado e a entregar do material para o separador de pós na parte superior da máquina. Após o separador classificar o pó, o carvão em pó qualificado é descarregado da máquina e são então recolhidos, enquanto os materiais grosseiros são enviados de volta para uma segunda moagem.

As substâncias do material de carvão que não podem ser moídos, são descarregados a partir de uma porta na parte inferior da máquina.

Construção
O moinho vertical de carvão consiste essencialmente de um redutor de velocidade, um cilindro para moagem, roda de esmeril, separador de pó, unidade geradora de pressão, sistema de vedação para uma pressão positiva e unidade de vaporização. As instalações auxiliares, como o motor elétrico principal, a estação de lubrificação do óleo, estação hidráulica e os ventilador selados estão disponíveis.

Para praticidade do usuário, podemos oferecer corolário de equipamentos opcionais, como aparelho de transmissão de baixa velocidade, distribuidor de carvão pulverizado, válvula de resposta rápida, uma plataforma de manutenção com escada rolante, bem como ferramentas especiais para a instalação e manutenção do equipamento.

Ao adotarmos o sistema de pressão hidráulica de última geração, faz com que o moinho vertical suporte ajustes de pressão durante a operação e pode efetivamente prevenir danos causados pelos componentes de metal do sistema de moagem ou outros materiais de alta dureza.

Especificações técnicas

Modelo		HRM1300M	HRM1400M	HRM1500M	HRM1700M	HRM1900M
Diâmetro das rodas de esmeril	mm	Φ1300	Φ1400	Φ1500	Φ1700	Φ1900
Capacidade	t/h	10-15	12-17	16-22	20-28	26-35
Tamanho da particular de alimentação	mm	0-40	0-40	0-45	0-50	0-55
Conteúdo de umidade do material de alimentação	%	<15	<15	<15	<15	<15
Finura do produto final (R0,08)	%	8-12	8-12	8-12	8-12	8-12
Teor de umidade do produto final	%	<1	<1	<1	<1	<1
Potência do motor elétrico principal	kw	200	200	280	315	400
Temperatura do ar de admissão	℃	<450	<450	<450	<450	<450
Temperatura do ar de saída	℃	80-95	80-95	80-95	80-95	80-95
Fluxo de saída	m3/h	~40000	~45000	65000	80000	100000
Peso do equipamento	t	45	52	75	96	100
